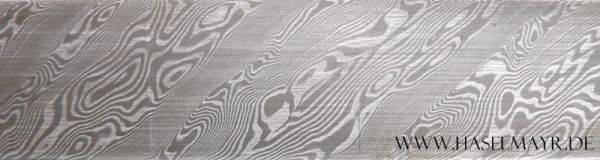

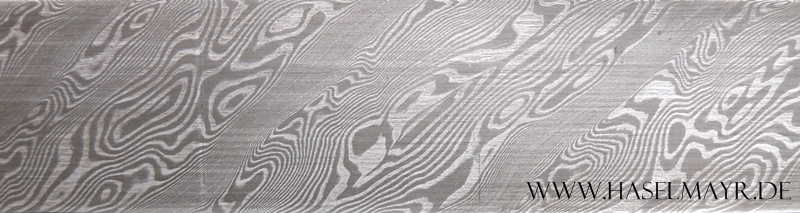

Rostträger Russischer Torsionsdamast zur Herstellung von Messerklingen mit hoher Schneidleistung und hohen Gebrauchseigenschaften.
Geschmiedet aus den Stählen 30H13 und H12F1.
| Stahl |
C |
Si |
Mn |
Cr |
V |
S nicht mehr als |
P nicht mehr als |
Ni nicht mehr als |
Cu nicht mehr als |
| H12F1 |
1,25-
1,45 |
0,15-
0,35 |
0,15-
0,40 |
11,0-
12,5 |
0,70-
0,90 |
0,030 |
0,030 |
0,35 |
0,30 |
| 30H13 |
0,26-
0,35 |
n.m. 0,8 |
n.m.0,8 |
12,0-
14,0 |
- |
0,025 |
0,030 |
0,60 |
0,30 |
Schmieden: Schmiedetemperatur 1200°C-850°C.
Weichglühen: Geregelt erwärmen mit maximal 100°C pro Stunde auf 850 bis 870°C, langsames Abkühlen des Ofens mit maximal 50°C pro Stunde auf 500-600°C, weitere Abkühlung an der Luft. Härte nach dem Weichglühen: 207-255 HB.
Härten: 1030-1050°C in Öl.
Anlassen: Bei 180-200°C ca. 1,5 Stunden 58 -52 HRC.
Ätzen: 30-40% Salzsäure- oder Schwefelsäurelösung in Wasser. Eintauchzeit je nach notwendiger Atztiefe ab 5 Minuten.
Größe: 50x31x2,9 mm
